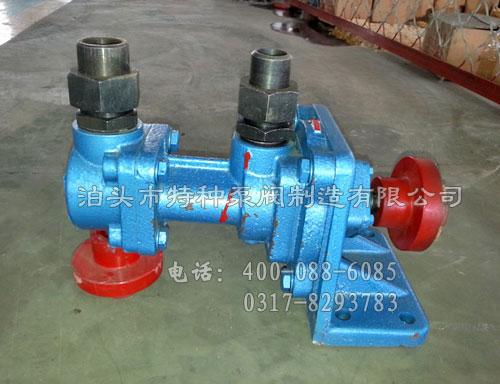

3G25×4-46螺杆泵是利用螺杆的回转来吸排液体的。三螺杆泵的中间螺杆为主动螺杆,由原动机带动回转,两边的螺杆为从动螺杆,随主动螺杆作反向旋转。主动螺杆从动螺杆的螺纹均为双头螺纹。由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合,在泵的吸 入口和排出口之间, 就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合,这些密封空间在泵的吸入端不断形成,将吸入室中的液体封入其中,并自吸入室沿螺杆轴向连续地推移至排出端,将封闭在 各空间中的液体不断排出,犹如一螺母在螺纹回转时被不断 向前推进的情形那样,这就是螺杆泵的基本工作原理。
3G25×4-46螺杆泵的工作原理是:螺杆泵工作时,液体被吸入后就进入螺纹与泵壳所围的密封空间,当主动螺杆旋转时,螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力,并沿轴向移动。由于螺杆是等速旋转,所以液体出流流量也是均匀的。
3G25×4-46螺杆泵特点为:螺杆泵损失小,经济性能好。压力高而均匀,流量均匀,转速高,能与原动机直联。 螺杆泵可以输送润滑油,输送燃油,输送各种油类及高分子聚合物,用于输送黏稠液体。
3G25×4-46螺杆泵性能参数表:
型号 |
流量 |
工作压力MPa |
吸入 |
效率 |
转速 |
配用电动机 |
||
m³/h |
L/min |
|||||||
功率Kw |
型号 |
|||||||
3G25×4-46 |
0.8 |
13 |
1.0 |
-0.06 |
62 |
1500 |
0.75 |
Y80M-4 |
0.6 |
10 |
2.5 |
60.6 |
1.5 |
Y90L-4 |
|||
2.0 |
33 |
1.0 |
-0.055 |
59.4 |
3000 |
1.5 |
Y90S-2 |
|
1.6 |
26 |
2.5 |
69 |
3.0 |
Y100L-2 |
|||
3G30×4-46 |
1.6 |
26 |
1.0 |
-0.055 |
63.5 |
1500 |
1.1 |
Y90S-4 |
1.2 |
20 |
2.5 |
61 |
2.2 |
Y100L-4 |
|||
3.6 |
60 |
1.0 |
-0.05 |
60 |
3000 |
2.2 |
Y90L-4 |
|
3.2 |
53 |
2.5 |
69 |
4.0 |
Y112M-2 |
|||
3G36×4-46 |
2.8 |
46 |
1.0 |
-0.055 |
66 |
1500 |
2.2 |
Y100L-4 |
2.4 |
40 |
2.5 |
66.5 |
4.0 |
Y112M-4 |
|||
6.5 |
108 |
1.0 |
-0.05 |
60.5 |
3000 |
4.0 |
Y112M-2 |
|
6.0 |
100 |
2.5 |
72 |
7.5 |
Y132S-2 |
注:本系列泵出厂配置:标配:泵头(钢泵套)、联轴器、进出口接头
选配:泵头(铜泵套)、泵头(不锈钢泵套)过滤器、电动机、支架、过滤器
